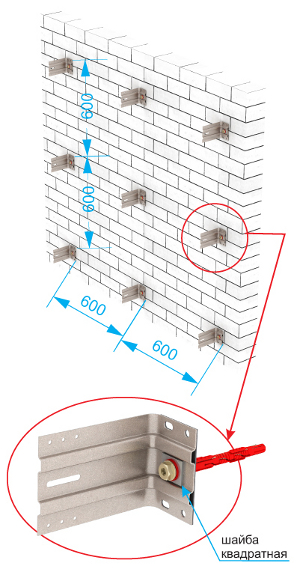

КРОК 1. встановлення кронштейнів НА ФАСАДІ

Довжина кронштейна підбирається з товщини утеплювача. Крок установки 600х600 мм. Для установки на дерев'яну стіну використовуйте саморізи по дереву 5х60 мм., В інших випадках - фасадні анкери 10 мм. Між кронштейном і стіною ставиться паронітові прокладка ПП-1.

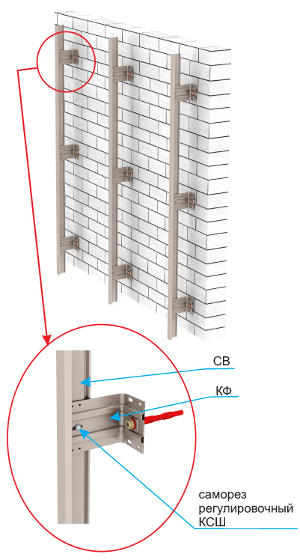

КРОК 2. РЕГУЛЮВАННЯ ПОЛОЖЕННЯ вертикальних профілів СВ

Прикріпити вертикальний профіль СВ в 2-х точках (верхньої і нижньої) через поздовжні пази саморізами КСШ і відрегулювати площину за допомогою схилу і ліски.

КРОК 3. ФІКСАЦІЯ ПОЛОЖЕННЯ вертикальних профілів

Закріпити профіль саморізами КСШ (по 2 самореза на кожен кронштейн). Якщо нерівності фасаду перевищують 25 мм., Необхідно використовувати повзун ПОК-С.

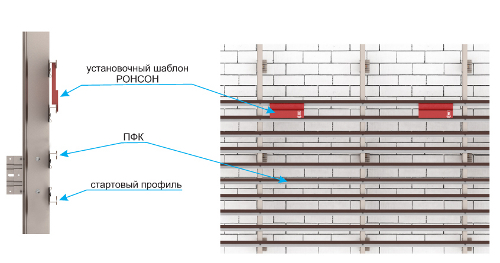

КРОК 4. Встановлення ГОРИЗОНТАЛЬНОГО ПРОФІЛЮ ПФК

Горизонтальний профіль ПФК встановлюється знизу вгору за допомогою спеціальних встановлювальних шаблонів «Ронсон». Розмір (номер) шаблону визначається типом облицювальної плитки. Стартовий профіль виставляється строго по рівню. В якості стартового профілю використовується перевернутий ПФК.

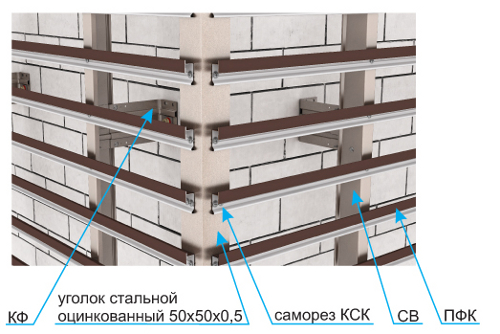

ВСТАНОВЛЕННЯ ПФК В КУТОВіЙ ЗОНІ

Профіль ПФК в кутовий зоні склепуваної через куток 50х50 мм. з оцинкованої сталі товщиною 0,5 мм. Кожен профіль ПФК з'єднується з кутком як мінімум одним саморізом КСК. Через чотири профілі на п'ятий ПФК з'єднується з кутком двома саморізами КСК для жорсткості.

КРОК 5. ВСТАНОВЛЕННЯ ЛИЦЮВАЛЬНОЇ плитки

Плитка заводиться вгору до упору

Плитка опускається вниз до упору за допомогою гумової киянки

За допомогою притискної пелюстки плитка фіксується від вертикального зміщення
